Соединение фанеры без саморезов: шип-паз, пазы, винт и клей

Какие бывают соединения деталей из фанеры?

Лазер режет плоские детали для коробок, ящиков и мебели, и вся прочность изделия зависит от того, как они держатся друг за друга. Способов шесть, у каждого своя работа.

1. 1

   Шип-паз по кромке

   Угол коробки: зубцы одной стенки входят между зубцами другой и сами ставят прямой угол.

2. 2

   Сквозной паз под шип

   Выступ входит в окно в плоскости листа. Так держатся дно, полки и перегородки.

3. 3

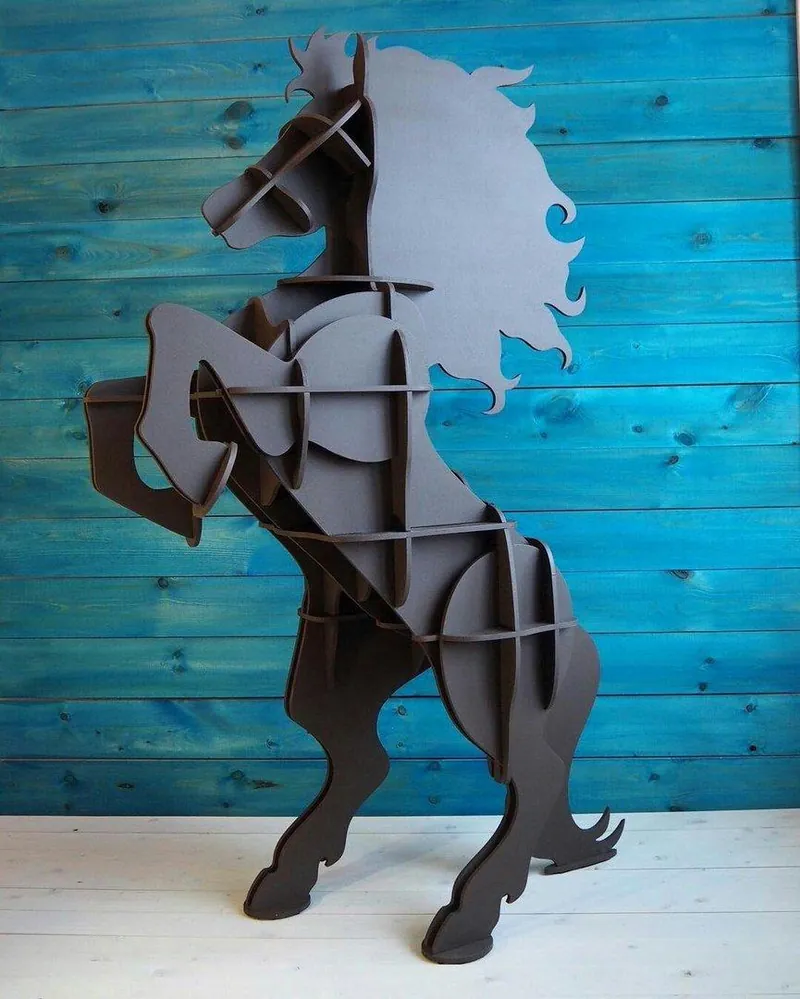

   Паз-в-паз крестом

   Встречные прорези на полвысоты. Решётки, конструкторы, объёмные фигуры.

4. 4

   Т-паз под винт

   Квадратная гайка сидит в Т-прорези, винт стягивает детали. Корпус разбирается.

5. 5

   Гибкий шарнир

   Ряды прорезей делают лист гибким: так гнут стенки и корешки.

6. 6

   Встык на клею

   Только клей на торце. Годится для лёгкого декора без нагрузки.

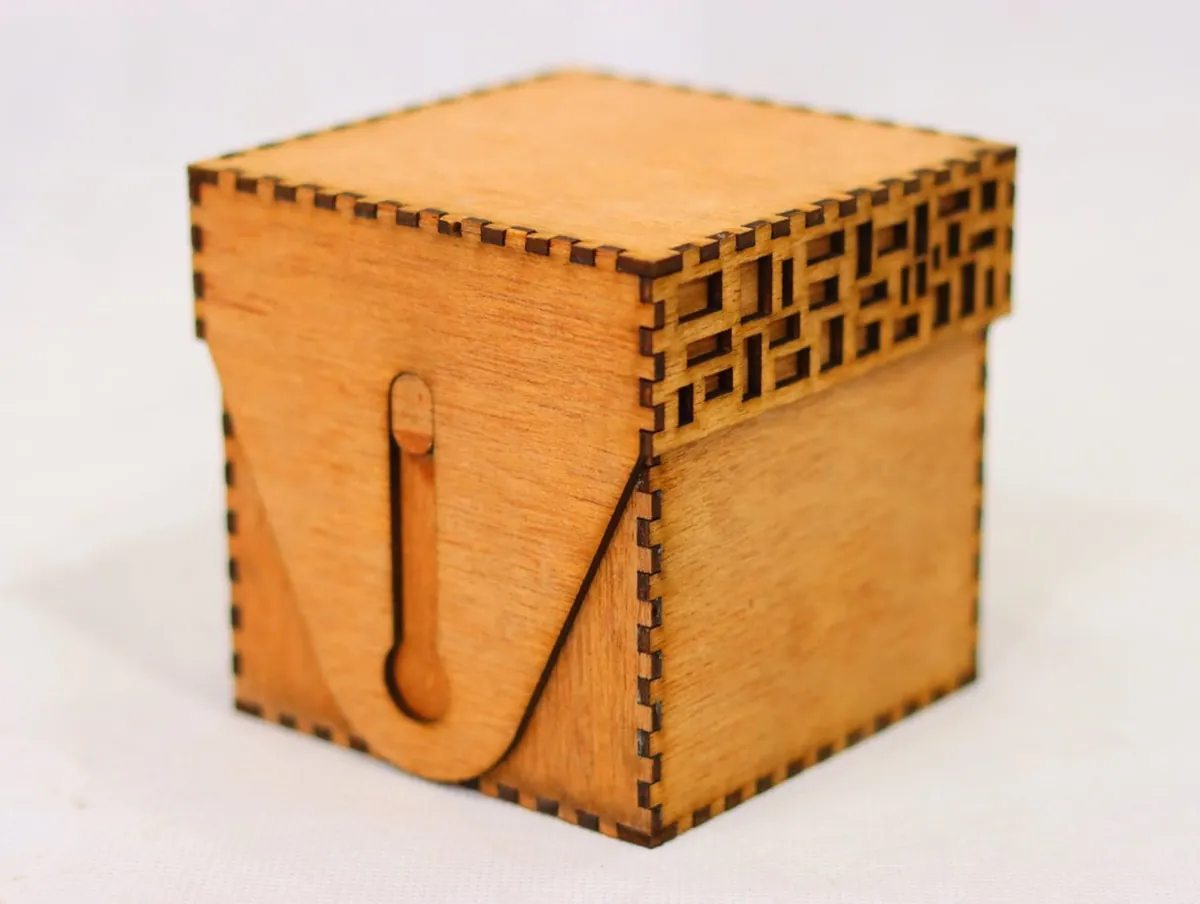

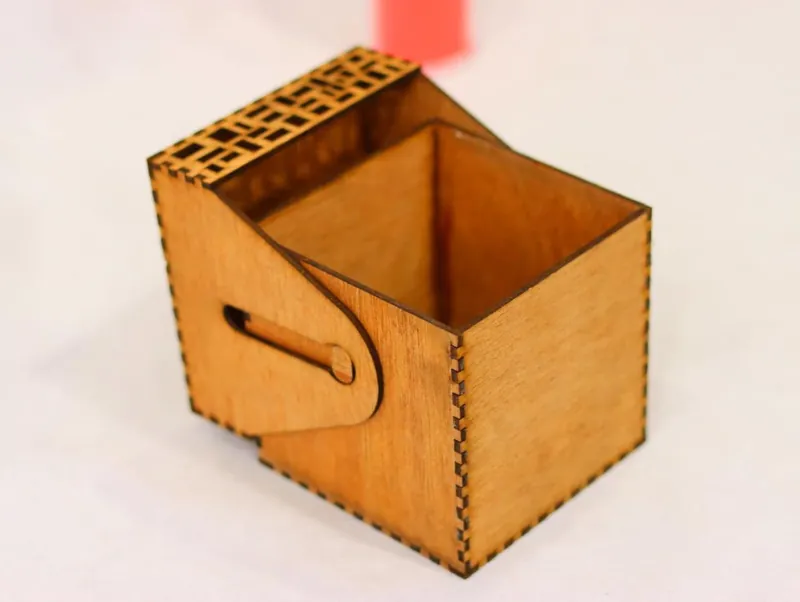

Как устроен шип-паз?

Край одной детали нарезан зубцами, в ответной на том же шаге прорезаны пазы. Глубина паза равна толщине листа, поэтому зубцы выходят вровень с наружной стороной.

Бесплатный онлайн-генератор чертежей коробок boxes.py по умолчанию делает зубец и промежуток шириной по две толщины листа. Острый внутренний угол лазер не вырезает, поэтому генераторы иногда дорисовывают в углах пазов крошечные подрезы - «собачьи косточки».

Держит ли шип-паз без клея?

Форму держит, на разрыв - нет. Перекос и сдвиг вдоль шва зубцы запирают, а вытягиванию мешает только трение: замка, как у «ласточкина хвоста», у прямого шипа нет.

Мастерская на «Станкофоруме» пишет, что без клея изделия разбираются от вибрации в дороге, и ежедневное открывание расшатывает их так же. Поэтому коробку, которую возят или открывают каждый день, клеят, а конструктор и разборную вещь - нет.

Фраза «с клеем шов прочнее фанеры» с лазером работает не всегда. Кромка после реза - это торцы шпона с нагаром, и клей берёт их хуже пилёной древесины.

Почему детали из фанеры не сходятся?

Лазер выжигает полосу шириной около 0,2 мм, по 0,1 мм с каждой стороны линии. Паз после резки становится шире рисунка, а шип уже, и на соединении по кромке люфт набирается примерно на две ширины реза.

Вторая причина - сам лист. «4 мм» - это номинал, то есть толщина с этикетки: по ГОСТ шлифованная фанера такой толщины бывает от 3,5 до 4,3 мм, а в пределах одного листа толщина может отличаться до 0,6 мм.

Какой паз рисовать в макете?

Правило генераторов коробок простое: паз = замер листа − ширина реза. Если нужен зазор под клей, добавьте к пазу 0,1 мм. Почему свои изделия мы режем из ФК, рассказано в статье про фанеру ФК и ФСФ.

1. Измерьте лист

   Штангенциркулем в нескольких местах, а не по этикетке.

2. Узнайте ширину реза

   Спросите у мастерской или вырежьте пробный квадрат: разница между рисунком и замером и есть ширина реза.

3. Нарисуйте паз

   Замер минус ширина реза, плюс 0,1 мм, если будет клей.

4. Проверьте пару деталей

   Одна пробная пара вместо всего комплекта в брак.

• Паз в номинал

  Шип 10 мм в пазу 10 мм после реза болтается.

• Макет под другую толщину

  Файл под 3 мм на листе 4 мм: паз узкий, детали колются при сборке.

• Увеличить макет на 1 %

  Масштаб растягивает и пазы, и шипы, а люфт от реза - постоянные десятые миллиметра.

Сколько будет стоить резка вашего макета, зависит от метров контура: разбор - в статье из чего складывается цена лазерной резки.

Т-паз или эксцентрик: что ставят в фанеру?

В фанеру 3-10 мм ставят Т-паз: винт и квадратная гайка в Т-образной прорези. Мебельная стяжка-эксцентрик - круглый зажим, как в корпусе шкафа, - рассчитана на плиты от 12 мм и в тонкий лист не встаёт.

Т-паз хорош для вещей, которые перевозят: стеллажей, корпусов, мебели из фанеры. Точность нужна только в гнезде под гайку, остальное стянет винт.

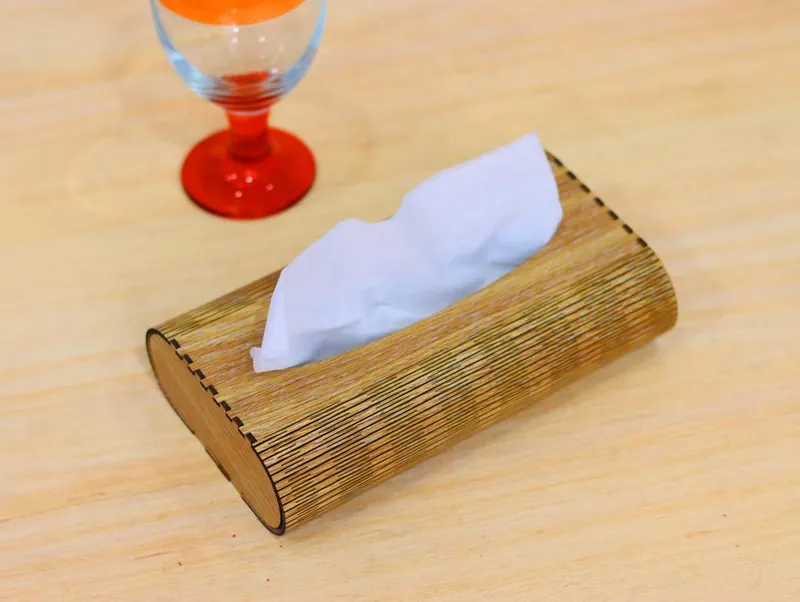

Как работает гибкий шарнир?

Ряды прорезей превращают жёсткий лист в гибкую полосу: перемычки между прорезями скручиваются. Производитель лазеров Trotec называет фанеру хорошо подходящим для этого материалом.

Шарнир капризен к листу:

• пересушенная фанера ломается на первом изгибе;
• лист толще, чем задумано в макете, не гнётся по расчёту;
• место изгиба практики советуют слегка смочить губкой.

Как правильно собрать и склеить?

Клей для комнаты - столярный ПВА класса D2, для сырых мест нужен D3. Открытое время - сколько минут клей можно держать до сборки - у него 6-10 минут, поэтому сначала всегда насухо.

1. Соберите изделие без клея и убедитесь, что всё сходится.
2. Разберите и нанесите ПВА тонко на боковые грани зубцов, не на плоскость.
3. Соберите, пока не вышло открытое время клея: у столярного ПВА это 6-10 минут, точнее написано на флаконе.
4. Стяните резинками или малярным скотчем на 15-60 минут.
5. Подтёки сразу снимите влажной тканью.
6. Сутки не нагружайте шов.

Засохший ПВА не берёт морилку и остаётся светлым пятном под лаком. Если будете тонировать изделие, до склейки заклейте малярным скотчем полосу у шва. Чем покрыть фанеру после сборки, рассказано в статье про масло, лак и морилку.

Замерьте лист и соберите одну пробную пару деталей. Села плотно - режьте весь комплект.
